Fiber 架构和双缓存 ​

React 16 开始引入了 Fiber 架构，它的主要目的是为了解决 React 15 存在的一些问题，比如递归调用栈过深导致的卡顿、无法中断渲染、无法优先级更新等。即将递归的无法中断的更新重构为异步的可中断更新

Fiber 的含义 ​

Fiber 的三层含义：

• 作为架构来说：
  • React 15 的 Reconciler 采用递归的方式执行，数据保存在递归调用栈中，所以被称为 stack Reconciler
  • React 16 的 Reconciler 基于 Fiber 节点 实现，被称为 Fiber Reconciler
• 作为静态的数据结构来说：每个 Fiber 节点 对应一个 React element ，保存了该组件的类型（函数组件/类组件/原生组件...）、对应的 DOM 节点等信息
• 作为动态的工作单元来说：每个 Fiber 节点 保存了本次更新中该组件改变的状态、要执行的工作（需要被删除/被插入页面中/被更新...）

Fiber Reconciler 的主要作用

• 能够把可中断的任务切片处理
• 能够调整优先级，重置并复用任务
• 能够在父元素与子元素之间交错处理，以支持 React 中的布局
• 能够在 render() 中返回多个元素
• 更好地支持错误边界

Fiber reconciler | React 旧版官方文档

Fiber 的数据结构 ​

Fiber 上主要有 DOM、Fiber 树、状态数据、副作用四种标识

源码地址 function FiberNode | ReactFiber.old.js

    function FiberNode(
      tag: WorkTag, // /react-reconciler/src/ReactWorkTags.js
      pendingProps: mixed,
      key: null | string,
      mode: TypeOfMode,
    ) {
      /*! --------------- 作为静态数据结构 --------------- */
      this.tag = tag // Fiber 对应组件的类型
      this.key = key // key
      this.elementType = null // 大部分情况同 type，某些情况不同，比如 FunctionComponent 使用 React.memo 包裹
      this.type = null // FunctionComponent 指函数本身；ClassComponent 指 class；HostComponent 指 DOM 节点的tagName
      this.stateNode = null // Fiber 对应的真实DOM节点

      /*! --------------- 作为 Fiber 架构 --------------- */
      this.return = null // 指向父级 Fiber 节点
      this.child = null // 指向第一个子 Fiber 节点
      this.sibling = null // 指向下一个兄弟 Fiber 节点
      this.index = 0

      this.ref = null

      /*! -------------- 作为动态的工作单元 --------------- */
      // 保存本次更新造成的状态改变相关信息
      this.pendingProps = pendingProps
      this.memoizedProps = null
      this.updateQueue = null
      this.memoizedState = null
      this.dependencies = null

      this.mode = mode

      // Effects 副作用相关
      this.flags = NoFlags
      this.subtreeFlags = NoFlags
      this.deletions = null

      // 调度优先级相关
      this.lanes = NoLanes
      this.childLanes = NoLanes

      // 指向该 Fiber 节点对应的双缓存 Fiber 节点
      this.alternate = null
    }

Fiber 双缓存 ​

双缓存

当我们用 canvas 绘制动画时，每一帧绘制前都会调用 ctx.clearRect 清除上一帧的画面，如果当前帧画面计算量比较大，导致清除上一帧画面到绘制当前帧画面之间有较长间隙，就会出现白屏。

为了解决这个问题，我们可以在内存中绘制当前帧动画，绘制完毕后直接用当前帧替换上一帧画面，由于省去了两帧替换间的计算时间，不会出现从白屏到出现画面的闪烁情况。

这种在内存中构建并直接替换的技术叫做双缓存

React 使用“双缓存”来完成 Fiber 树的构建与替换——对应着 DOM 树的创建与更新

Fiber 双缓存的构建 ​

在 React 中最多会同时存在两棵 Fiber 树

• 当前屏幕上显示内容对应的 Fiber 树叫做 current Fiber 树
• 正在内存中构建的 Fiber 树叫做 workInProgress Fiber 树

React 应用的根节点通过使 current 指针在不同 Fiber 树 的 rootFiber 间切换来完成 current Fiber 树 指向的切换

当 workInProgress Fiber 树 构建完成交给 Renderer 渲染在页面上后，React 会将应用根节点的 current 指针指向 workInProgress Fiber 树，此时 workInProgress Fiber 树 就变为 current Fiber 树

每次状态更新都会产生新的 workInProgress Fiber 树，通过 current 与 workInProgress 的替换，完成 DOM 更新

TIP

• current Fiber 树 中的 Fiber 节点 被称为 current fiber
• workInProgress Fiber 树 中的 Fiber 节点 被称为 workInProgress fiber
• current Fiber 树 中的 Fiber 节点 都有 alternate 属性指向 workInProgress Fiber 树 中对应的 Fiber 节点

    currentFiber.alternate === workInProgressFiber
    workInProgressFiber.alternate === currentFiber

mount 阶段 ​

以下面的代码为 🌰

    function App() {
      const [num, add] = useState(0)
      return <p onClick={() => add(num + 1)}>{num}</p>
    }

    ReactDOM.render(<App />, document.getElementById('root'))

1. 首次执行 ReactDOM.render 时会创建 fiberRootNode（源码中叫 fiberRoot）和 rootFiber

• fiberRootNode 是整个应用的根节点
• rootFiber 是 <App/> 所在组件树的根节点

为什么要区分 fiberRootNode 与 rootFiber

因为在一个 React 应用中我们可以多次调用 ReactDOM.render 来渲染不同的组件树，这时它们会拥有不同的 rootFiber。但是整个应用的根节点只有一个那就是 fiberRootNode

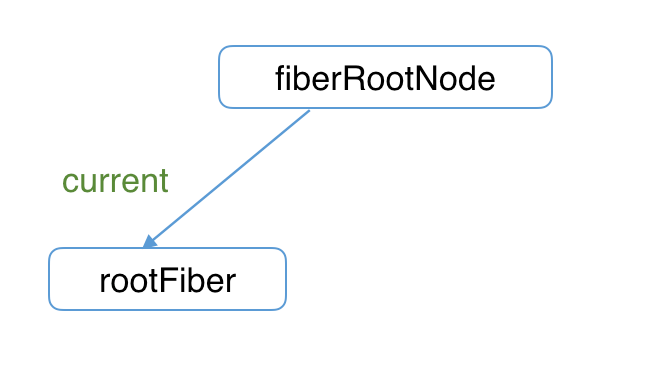

这时 fiberRootNode 的 current 指针会指向当前页面上已渲染内容对应 Fiber 树（即 current Fiber 树）

    fiberRootNode.current = rootFiber

1. 由于是首屏渲染，页面中还没有挂载任何 DOM，所以 fiberRootNode.current 指向的 rootFiber 是没有任何 子 Fiber 节点的（即current Fiber 树为空）

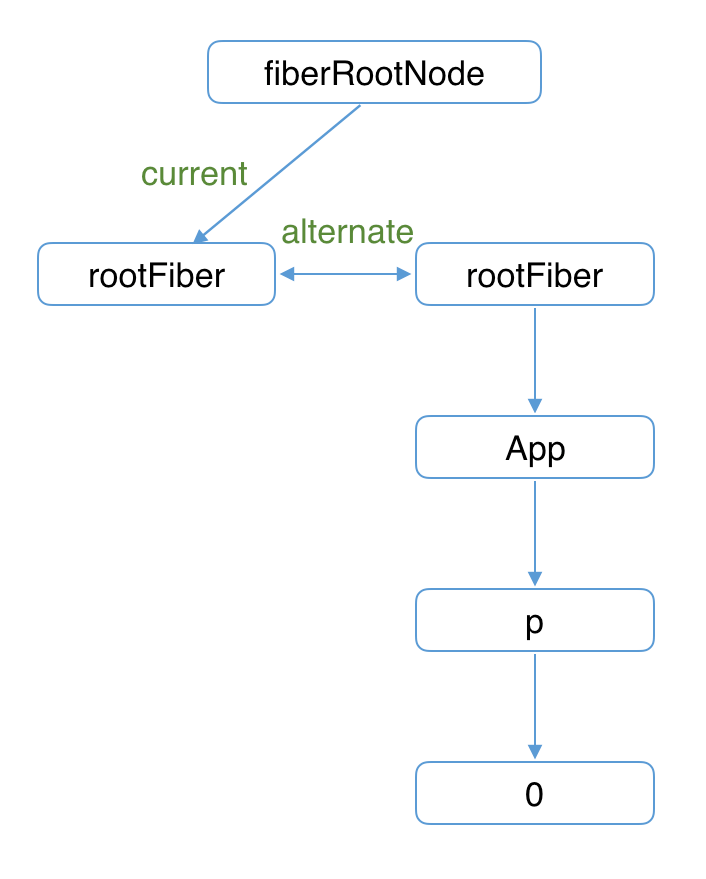

2. 接下来进入 render 阶段，根据组件返回的 JSX 在内存中依次创建 Fiber 节点 并连接在一起构建 Fiber 树，其被称为workInProgress Fiber 树（下图中右侧为内存中构建的树，左侧为页面显示的树）

在构建 workInProgress Fiber 树 时会尝试复用 current Fiber 树 中已有的 Fiber 节点 内的属性，在首屏渲染时只有 rootFiber 存在对应的 current fiber（即 rootFiber.alternate）

3. 图中右侧已构建完的 workInProgress Fiber 树 会在 commit 阶段 渲染到页面

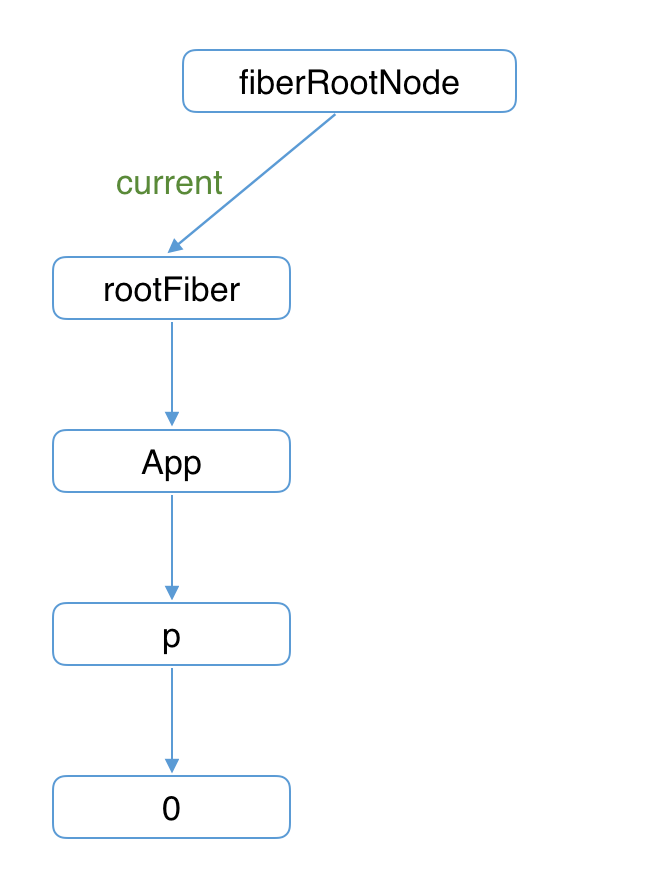

此时 DOM 更新为右侧树对应的界面。fiberRootNode 的 current 指针指向 workInProgress Fiber 树 使其变更为current Fiber 树（即下图所示）

update 阶段 ​

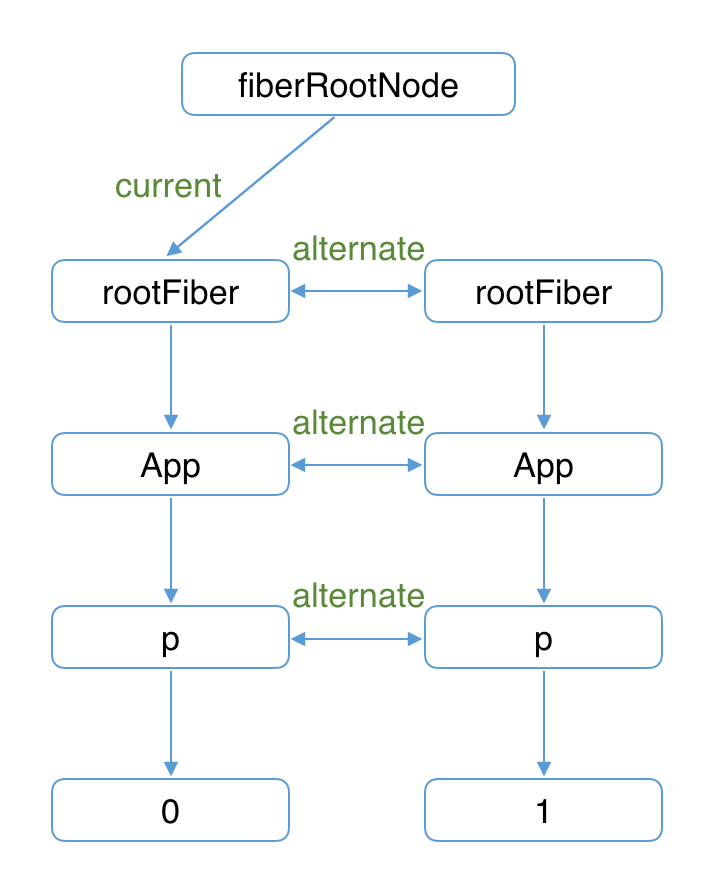

1. 当我们点击 p 节点 触发状态改变时，会开启一次新的 render 阶段 并构建一棵新的 workInProgress Fiber 树

和 mount 时一样，workInProgress fiber 的创建会复用 current Fiber 树 中对应的节点数据

决定是否复用的过程就是 Diff 算法

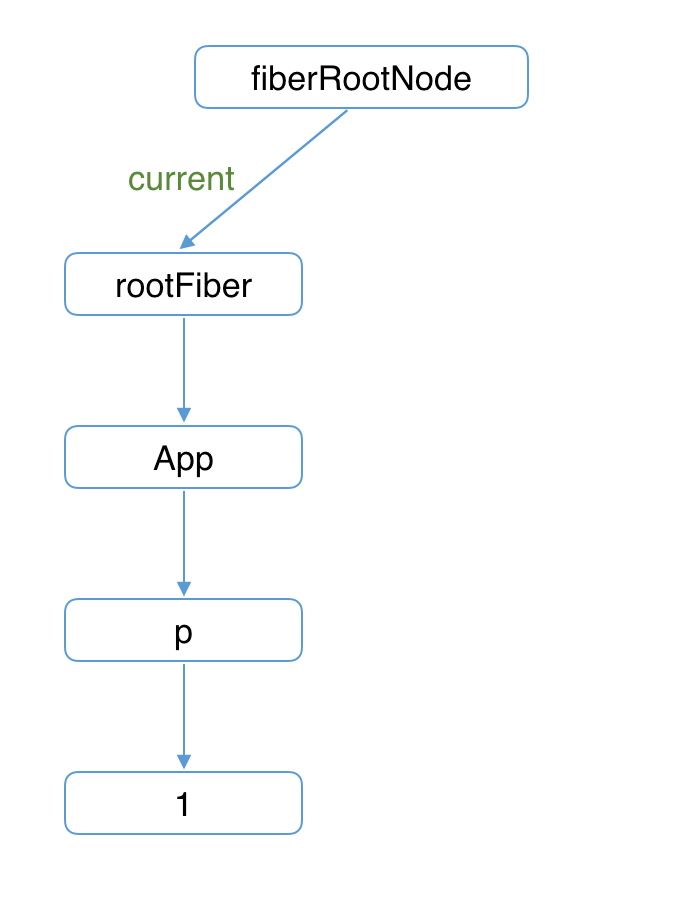

2. workInProgress Fiber 树 在 render 阶段 完成构建后进入 commit 阶段 渲染到页面上。在渲染完毕后workInProgress Fiber 树 变更为 current Fiber 树

---
